三坐標測量?jī)x

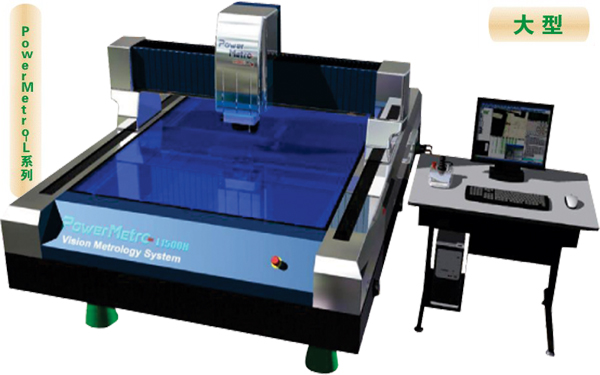

CNC非接觸式大型三次元測量?jī)x

應用領域：
CNC非接觸式三次元大型測量?jī)x主要用于機械、汽車、航空、軍工、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量，還可用于電子、五金、塑膠等行業中，可以對工件的尺寸、形狀和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。

〓三次元測量機儀器特性

◇ Z軸為導航太鋁合金材料

◆ 固定橋式結構,花崗巖床臺

◇ 加裝雷射測頭可與3D掃描軟件結合

◆ 精密的機械設計

◇ 高剛性的材質

◆ 采用科學的校正與組裝技術

◇ 完善的校正報告與技術文件

〓 PowerMetro系列

→ 經濟型E系列三次元測量?jī)x

→ Fetura系列實用型三次元測量

→ PowerMetro L系列大型三坐標測量?jī)x

〓堅固防塵設計

CNC 坐標測量系統應具有高速移動的 XYZ 工件臺，且精度高、重復性高和可靠度高 Power Metro 影像測量系統 XYZ 工作臺采用橋式設計，除牢固的花崗石底座和立柱外，Z 軸采用航空鋁合金材料，增加定位精度。另外，與其它同類產品采用塑料相比，Power Metro 影像測量系統的保護外殼采用高精度、加固的玻璃纖維制成。

〓強大的軟件功能
與 Power Metro 影像測量?jī)x系統匹配的是我公司獨立開發的 Smart Inspector Pro 測量軟件，SmartInspector Pro 是一款多功能、易操作的軟件，此軟件可編程進行重復測量任務以達到全自動測量。 Smar tInspectorPro 擁有精密影像處理、獲取坐標數據和幾何運運算等功能。測量結果可直接輸出為 EXCEL 格式。另外，可供用戶選配的 PowerMatch 軟件可顯示工件點云通過將點云與 CAD 設計圖進行比較，可直接反映出工件與原設計的差異。

型號(Model)		PowerMetro L1200	PowerMetro L1500	PowerMetro L1800	PowerMetro L2000
測量范圍	X	1000	1200	1500	1800
	Y	1200	1500	1800	2000
	Z	200
技術指標Technical Features
影像攝取系統		SONY 1/2" High-resolution black & white CCD camera
分辨率		0.1um
重復精度		X/Y/Z=2.5um
測量精度		U1 x / y = (4.0+L/250)um
		U1 z = (4.0+L/250)um
		U2 x / y = (6.0+L/250)um
光源照明系統		同軸光（黃色LED）輪廓光（黃色LED) 環光（黃色7向14位）
雷射激光系統		Keyence LKG30 光點理論直徑：30um 工作范圍：+-4.5um 參照距離：30mm 光波長度：650nm
CCD兩種對焦模式		快速對焦（約1.5秒）& 高精度對焦
雷射對焦		單點對焦/掃描對焦
物鏡縮放倍率	1X	25X 50X 100X (分辨率：1280X1024 17")
	2X	50X 100X 200X (分辨率：1280X1024 17")
物鏡焦距/工作范圍	1X	92mm/80~93mm
	2X	36mm/34~37mm
機器特征Machine Features
機器型式		花崗巖床臺固定橋式
機器重量（凈重/毛重）		3800kg/4000kg	4150kg/4400kg	4500kg/4800kg	4850kg/5200kg
最大載荷		40kg
最高運行速度		X、Y=350mm/s		Z=200mm/s
最高加速度		1000mm/s2
系統特征System Features
控制系統		全自動CNC控制系統
驅動系統		四軸程控：三軸交流伺服馬達全閉回路控制，高精密級線性滑軌與預壓滾珠螺桿驅動，步進馬達Zoom同軸控制鏡頭組
軟件配置	標準	Smart Inspector Pro3.0
	選配	制程統計管制SPC模塊（網絡版）；QV、VMS程序轉換系統PowerMetrix離線版；3D型狀誤差動態分析軟件；CAD整合型報表；精密測量操作系統等
	操作系統	Windows 7
外部工作環境Operating Environment
電源		220V 50～60HZ >10A
功率		2.0KW
溫度范圍		20℃±2℃ 1℃/1h 2℃/24h 1℃/m
濕度范圍		40%~70%
電腦配置		可選（實際出貨以報價單為準）
